一、概述
JLK型導葉位置開關既是水輪機導葉位置開關又叫接力器開關。主要用于水電站反映水輪機導葉開度位置。通過裝置中的接點與二次回路連接,可實現機組控制自動化。
二、特點和結構原理
本裝置主要由接點組、凸輪組、及傳動裝置、接線端子等組成?筛鶕刂菩枰砷_項絲移動凸輪至要求位置鎖緊頂絲即可。當主軸傳動帶動凸輪的內外輪轉動使微動開關接點動作,達到開關觸點切換的目的,并發出相應的信號,實現自動控制。本裝置凸輪可360度旋轉,側面頂絲鎖定,安裝調整簡便,定位精度高,可靠性好。
三、技術參數
1)、微動開關觸點數據:AC380V、3A;DC220V、1.5A;DCllOV、3A:
2)、接點組:6、8、10、12對(可用戶自定)。
四、型號說明

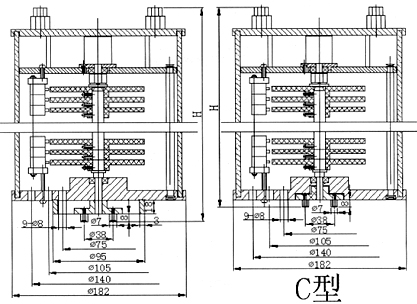

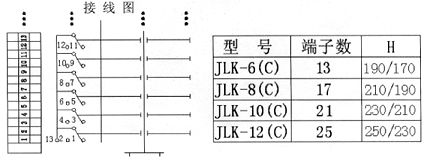

五、外形安裝尺寸和接線圖
|
